تنظیم Gain گاورنر
تنظیم گاورنر GAC پتانسیومتر : Gain و Stability و Speed
تنظیمات اولیه قبل از استارت موتور دیزل ژنراتور: تنظیم Stablity پایداری گاورنر
پیش از استارت و راه اندازی دیزل ژنراتور، مقادیر زیر می بایست برروی گاورنر GAC ESD5500E تنظیم گردد:
۱-پتانسیومتر GAIN (ضریب بهره) گاورنر GAC ESD5500E را بمنظور تنظیم Gain گاورنر در حالت وسط قرار دهید.
(مطابق تصویر گاورنر) تنظیم Stablity پایداری گاورنر ، تنظیم سرعت گاورنر
۲-پتانسیومتر STABILITY (ضریب پایداری) گاورنر GAC ESD5500E را در حالت وسط قرار دهید.
(مطابق تصویر گاورنر) تنظیم سرعت گاورنر
۳-در صورت استفاده از پتانسیومتر خارجی سرعت بر روی گاورنر GAC ESD5500E آن را در حالت وسط قرار دهد.
۴-پتانسیومتر STARTING FUEL بر روی گاورنر GAC ESD5500E را در جهت ساعتگرد بچرخانید
تا سوخت اولیه راه اندازی و تزریقی به اکچویتر GAC در حالت Maximum قرار گیرد.

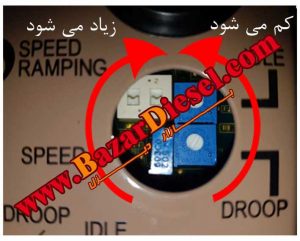

(مطابق شکل گاورنر ESD5500 در زیر)
۵-پتانسیومتر Speed Ramping بر روی گاورنر GAC ESD5500E را در جهت خلاف ساعتگرد بچرخانید
تا سرعت رسیدن به دور نامی در حالت Minimum قرار گیرد.
(مطابق شکل گاورنر ESD5500 در زیر)
دیزل ژنراتور را استارت کنید :
معمولا گاورنرهای GAC دارای تنظیمات اولیه کارخانه سازنده GAC آمریکا (Factory Setting) در سرعت Idle معادل ۹۰۰RPM هستند .
در صورتی که دیزل ژنراتور را استارت کردید و روشن نشد می بایست پتانسیومتر Speedرا به سمت ساعتگرد بچرخانید
تا اینکه گاورنر به حداقل سرعت برای راه اندازی دیزل ژنراتور برسد،
حال استارت بزنید اگر موتور روشن نشد باز پتانسیومتر Speedرا به سمت ساعتگرد بچرخانید ،
دوباره دیزل ژنراتور را استارت بزنید. مراقب باشید اگر پتانسیومتر سرعت را بیش از به سمت راست چرخانده باشید
ممکن است هنگام استارت و روشن شده دیزل ژنراتور ،
دور آن بیش از حد شده و این مورد موجب آسیب های جبران ناپذیر بر مجموعه مکانیکی موتور دیزل
از قبیل میل لنگ و میل سوپاپ شده و شاید موجب شکستکی در سیلندر موتور دیزل شود.
لذا تنظیم گاورنر توسط نیروهای خدمات پس از فروش شرکت اسپاداناصنعت با خیال آسوده برای شما مشتری عزیز قابل انجام است.
هنگامیکه دیزل ژنراتور استارت می خورد . گاورنر ESD5500 با اعمال تغذیه DC به اکچویتور GAC (GAC Actuator)
موجب می شود اکچویتور در حالت ماکزیمم سوخت رسانی به پمپ گازوئیل قرار گیرد .
پس از روشن شدن دیزل ژنراتور , گاورنر ۵۵۰۰ , دور موتور را مثلا بر روی صفحه LCD برد کنترل ژنراتور مدلهای
DSE7320MKII ، DSE6020MKIIنشان میدهد و آن را با استفاده از پتانسیومتر Speed
میتوان روی دور ۱۵۰۰Rpmطبق دستورالعمل زیر تنظیم کنید.
در این حالت پس از روشن شدن دیزل ژنراتور , در صورتی که موتور دیزل ناپایدار بود
می بایست مقداری Gain و Stabilityرا طبق دستورالعمل زیر کاهش دهید تا دیزل ژنراتور به حالت پایدار برسد.
در نتیچه تنظیم Stablity پایداری گاورنر بنابراین تنظیم Gain گاورنر خیلی خوبه تنظیم Gain گاورنر ازین پس
چرا پس میشه تنظیم Gain گاورنر زیرا تنظیم Stablity پایداری گاورنر چون در گاورنر است تنظیم Gain گاورنر میباشد بوده است.
تنظیم سرعت گاورنر(Governor Speed Setting ) :
با تغییر پتانسیومتر سرعت بر روی گاورنر ESD5500 می توان سرعت موتور و فرکانس را بصورت دستی تنظیم کرد ,
بدین صورت که با چرخاندن پتانسیومتر به طرف عقربه های ساعت دور موتور زیاد و با چرخاندن پتانسیومتر
خلاف عقربه های ساعت دور موتور و فرکانس کم می گردد تادر نهایت دور موتور را بر روی ۱۵۰۰ RPM تنظیم می کنیم. تنظیم سرعت گاورنر
همچنین در صورت استفاده از پتانسیومتر خارجی ۵k می توان سرعت موتور را نیز بصورت ریموت تنظیم کرد.
تنظیم Gain گاورنر (ضریب بهره) و تنظیم Stablity پایداری گاورنر (ضریب پایداری) گاورنر ESD5500 :
ابتدا در حالت بی باری پس از تنظیم سرعت در ۱۵۰۰Rpmمی بایست ضریب بهره Gain و حد پایداری Start را تنظیم نمود .
تنظیم ضریب بهره یا همان تنظیم Gain گاورنر :
ابتدا پتانسیومتر Gain را به سمت عقربه های ساعت بچرخانید تا زمانی که موتور به حالت ناپایداری برسد .
سپس پتانسیومتر Gain را کمی به سمت خلاف عقربه های ساعت بچرخانید تا موتور دیزل به حالت پایداری برسد .
حال مقدار اندکی دیگر پتانسیومتر Gain را به منظور پایداری بهتر به سمت خلاف عقربه های ساعت بچرخانید.
تنظیم ضریب پایداری یا همان تنظیم Stablity پایداری گاورنر :
ابتدا پتانسیومتر Stabilityرا به سمت عقربه های ساعت بچرخانید تا زمانی که موتور به حالت ناپایداری برسد .
سپس پتانسیومتر Stabilityرا کمی به سمت خلاف عقربه های ساعت بچرخانید تا موتور دیزل به حالت پایداری برسد .
حال مقدار اندکی دیگر پتانسیومتر Stabilityرا به منظور پایداری بهتر به سمت خلاف عقربه های ساعت بچرخانید. تنظیم Stablity پایداری گاورنر
